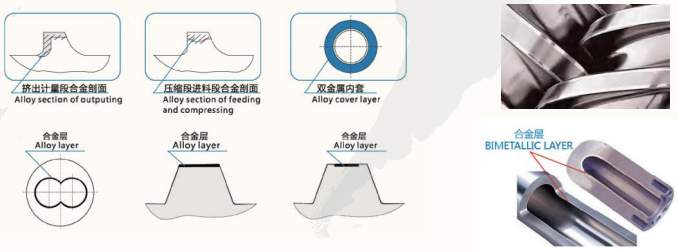

合金机筒是在机筒的内壁烧铸一层 3-8mm的耐磨、耐腐蚀、耐高温的合金，其有效使用寿命比普通的氮化机筒有着很大的提高 ，对于加工工程塑料、氟塑料、聚砜、PPO 等特殊类型的塑料 ，其优越性尤为突出。

合金螺杆采用我司自制的合金粉末，在螺棱部分喷焊合金 , 可以针对不同功能的螺杆，采用不同的合金和焊合方式 , 我司自主 配比的碳化钨合金螺杆机筒为国内领先， 其碳化钨 (WC) 的含量为35%。 对生产加入50% 玻纤及再生料的产品，具有更好使用寿命。

用途

机筒内孔离心浇铸双合金粉末，双合金螺杆机筒具有耐磨，耐腐蚀，耐高温，耐高压的特性。常用于镜片，透明外壳、化妆 品容器类、透明亚克力、尼龙、PVC、PC、PPA、PPO、PPS、PA6T、LCP、ABS 防火、电木、PC+ 玻璃纤维，尼龙 + 玻璃纤维、磁粉、 陶瓷粉、铝镁粉、铁粉，电动注塑机等。

原材料及硬化处理要求

材料：

38CrMoAIA,【1.8509】 42CrMo, 41CrAIIMo7, 不锈钢31，316L , 316Ti ,9Crl8Mo ,9Crl8MoV, 哈氏合金C276, C4 , M2 ,SKD61 [H13] SKD11[D2] ,K110, Inconel625;

热处理方式：渗氮处理，表面硬度HV≥2900 [HRC≥68] ，氮化深度,0.6-0.8mm

表面镀层处理，深度0.02-0.15mm；

高频淬火处理，整体硬化。硬度HRC55-65

合金机筒螺杆系列：铁基合金，HT2TJ HRC58-60、镍基合金，HT6NJ HRC53-56，碳化钨铁基合金，HT3W HRC58-60，碳化钨镍基合金 HT5JW HRC55-58、超硬合金 HT9TT（HRC62-65）

加工流程

氮化螺杆加工流程：下料→热处理(调质)→粗加工→热处理{定型)→精加工→粗磨→检测→热处理(氮化处理)→精磨→检测→验收

合金螺杆加工流程：下料→热处理(调质)→粗加工→热处理{定型)→精加工→螺杆螺棱喷涂合金→精磨→检测→热处理(氮化处理)→精磨→检测→验收

氮化机筒加工流程：下料→机筒内孔粗加工→热处理(调质)→精加工→粗磨→检测→热处理(氮化处理)一精磨→验收

合金机筒加工流程：下料→机筒内孔粗加工→机筒内孔合金浇铸→精加工→粗磨→检测→验收
