产品中心

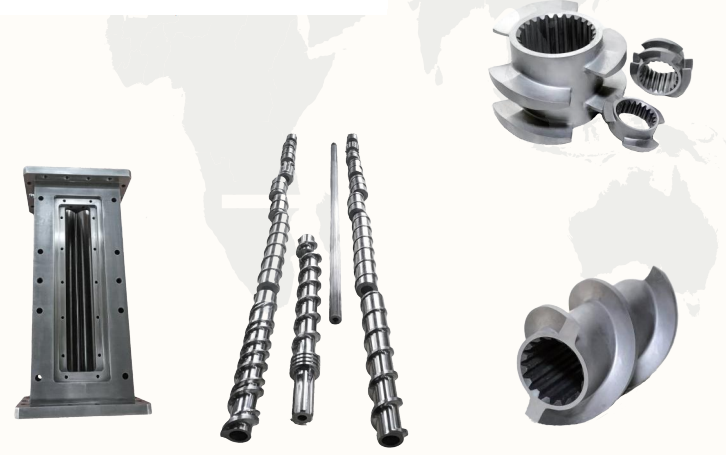

积木式机筒螺杆

螺杆系列
产品介绍 参数配置

积木螺杆、机筒规格

 . 直径 : Φ18-400

 . 原材料 :  9Cr18MoV,W6MoCr4V2,38CrMoAlA

 . 表面处理 : 渗氮处理 , 淬火处理

 . 表面粗糙度 : Ra0.4μm

 . 表面硬度 : 900-1050Hv,58-64HRC




原材料及硬化处理要求

材料:

38CrMoAIA,【1.8509】 42CrMo, 41CrAIIMo7, 不锈钢31,316L , 316Ti ,9Crl8Mo ,9Crl8MoV, 哈氏合金C276, C4 , M2 ,SKD61 [H13] SKD11[D2] ,K110, Inconel625;

热处理方式:渗氮处理,表面硬度HV≥2900 [HRC≥68] ,氮化深度,0.6-0.8mm

表面镀层处理,深度0.02-0.15mm;

高频淬火处理,整体硬化。硬度HRC55-65

合金机筒螺杆系列:铁基合金,HT2TJ HRC58-60、镍基合金,HT6NJ HRC53-56,碳化钨铁基合金,HT3W HRC58-60,碳化钨镍基合金 HT5JW HRC55-58、超硬合金 HT9TT(HRC62-65)






加工流程

氮化螺杆加工流程:下料→热处理(调质)→粗加工→热处理{定型)→精加工→粗磨→检测→热处理(氮化处理)→精磨→检测→验收

合金螺杆加工流程:下料→热处理(调质)→粗加工→热处理{定型)→精加工→螺杆螺棱喷涂合金→精磨→检测→热处理(氮化处理)→精磨→检测→验收

氮化机筒加工流程:下料→机筒内孔粗加工→热处理(调质)→精加工→粗磨→检测→热处理(氮化处理)一精磨→验收

合金机筒加工流程:下料→机筒内孔粗加工→机筒内孔合金浇铸→精加工→粗磨→检测→验收




积木螺杆、机筒规格

 . 直径 : Φ18-400

 . 原材料 :  9Cr18MoV,W6MoCr4V2,38CrMoAlA

 . 表面处理 : 渗氮处理 , 淬火处理

 . 表面粗糙度 : Ra0.4μm

 . 表面硬度 : 900-1050Hv,58-64HRC
